Comandi
Di seguito viene riportato l'elenco dei comandi disponibili e le loro funzioni.
Esclusione apertura porte (esclus aperture)
Esclusione apertura delle porte. Può risultare utile usare questo comando nel caso in cui si vuole fare delle prove ed impedire l'accesso in cabina agli utenti.
| Valore impostato | Effetto |
|---|---|
| S | Le porte non vengono mai aperte |
| N | Le porte vengono comandate normalmente |

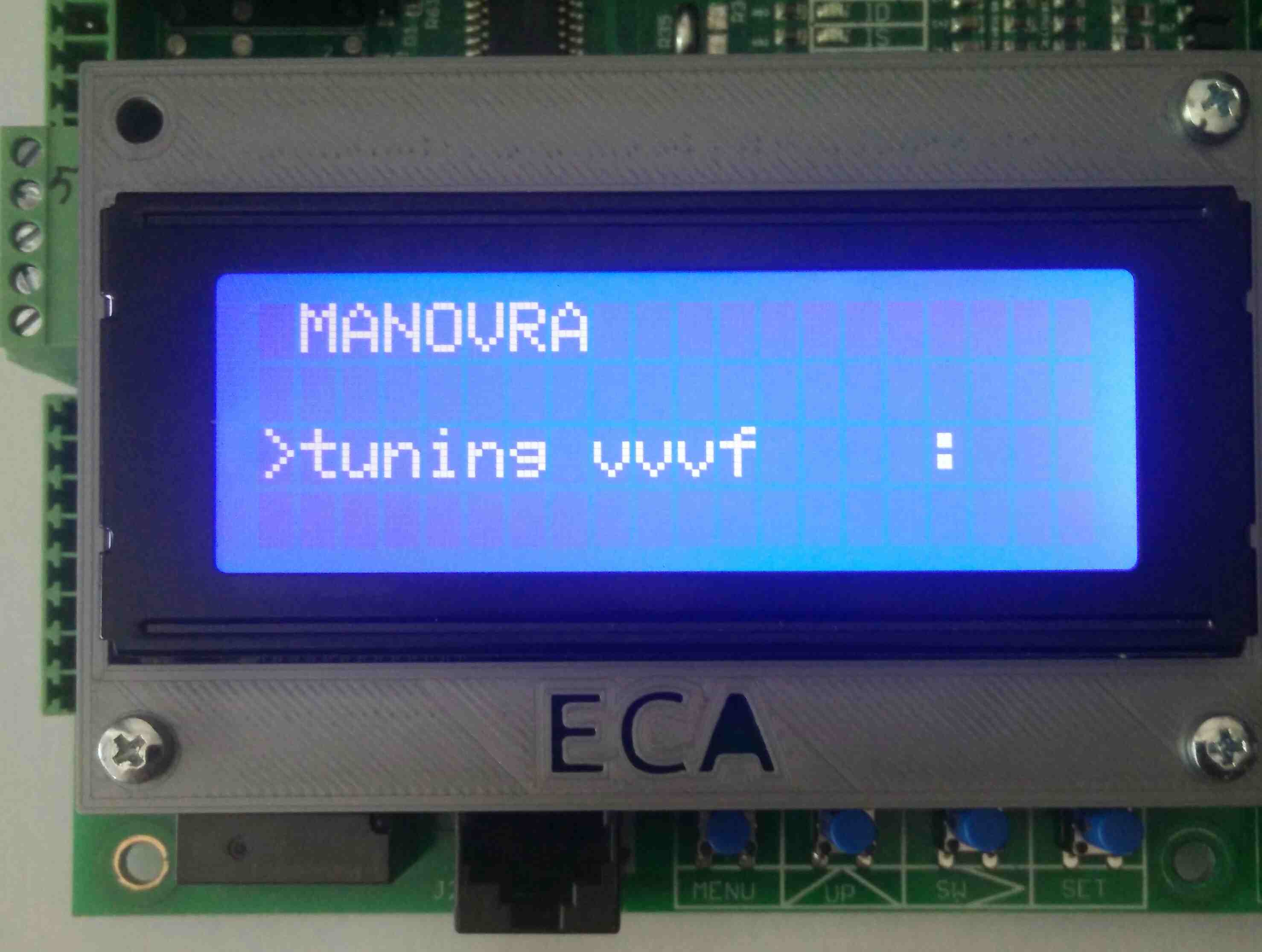

Tuning VVVF (tuning vvvf)
Attrae i teleruttori di marcia per preparazione alla procedura di tuning del vvvf. Le serie devono essere chiuse affinchè il comando funzioni.
| Valore impostato | Effetto |
|---|---|
| S | I teleruttori si attraggono |
| N | I teleruttori cadono |

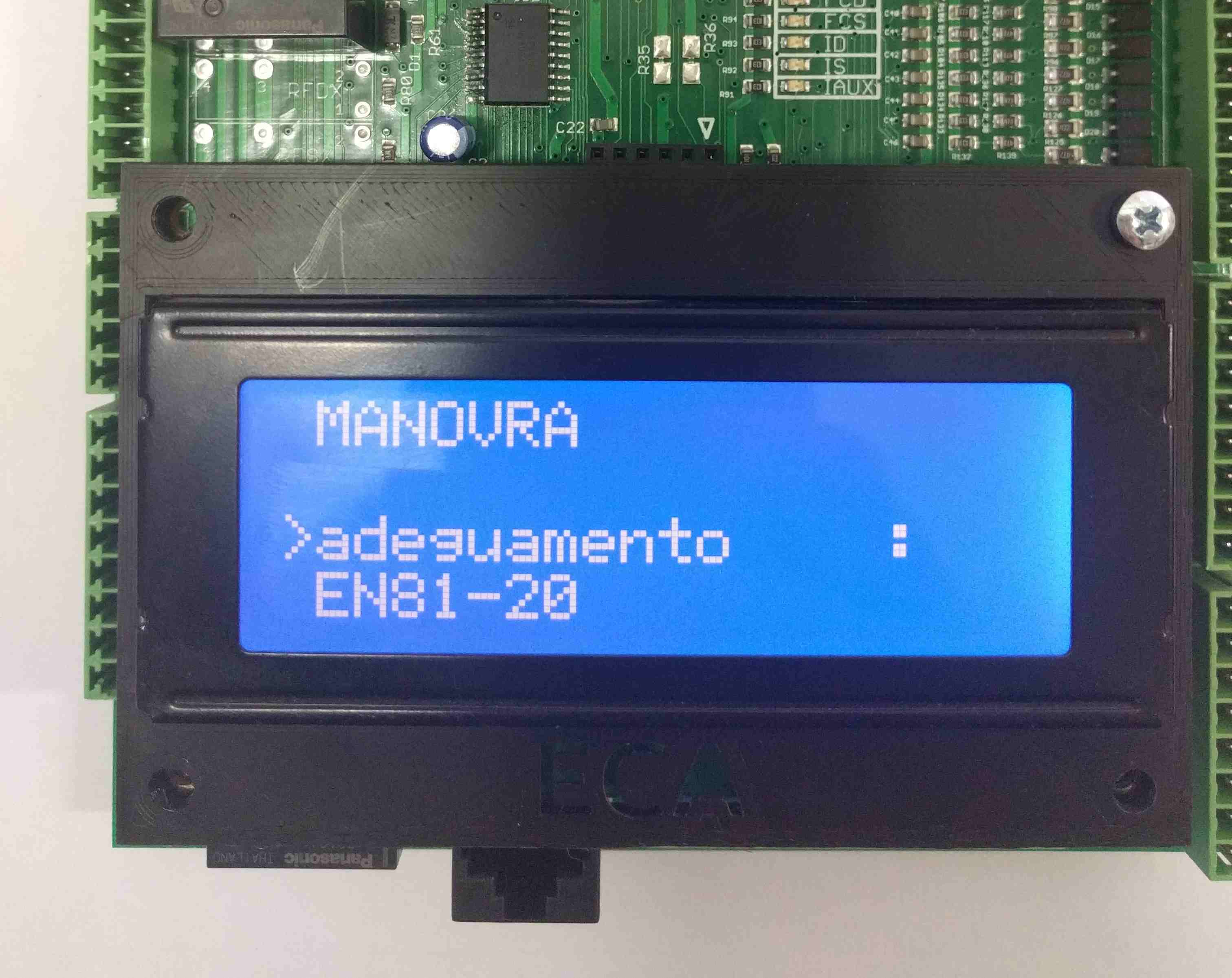

Adeguamento EN81-20
Attiva adeguamento a normativa EN81-20
| Valore impostato | Effetto |
|---|---|
| S | Adeguamento attivato |
| N | Adeguamento non attivato |

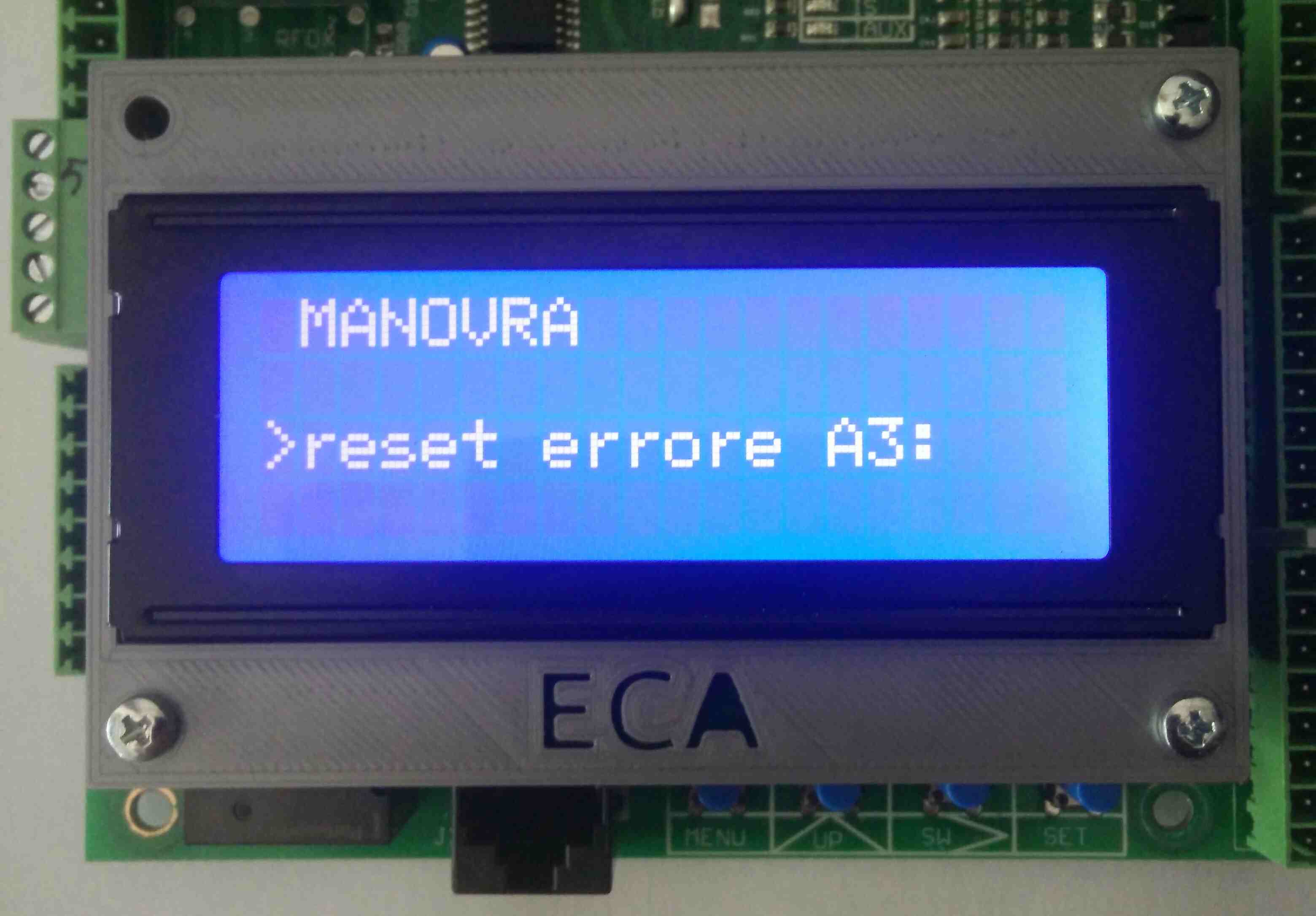

Reset errore A3 (reset errore a3)
Azzera gli errori relativi alla gestione emendamento A3.
| Valore impostato | Effetto |
|---|---|
| S | L'errore viene resettato |
| N | L'errore non viene resettato |

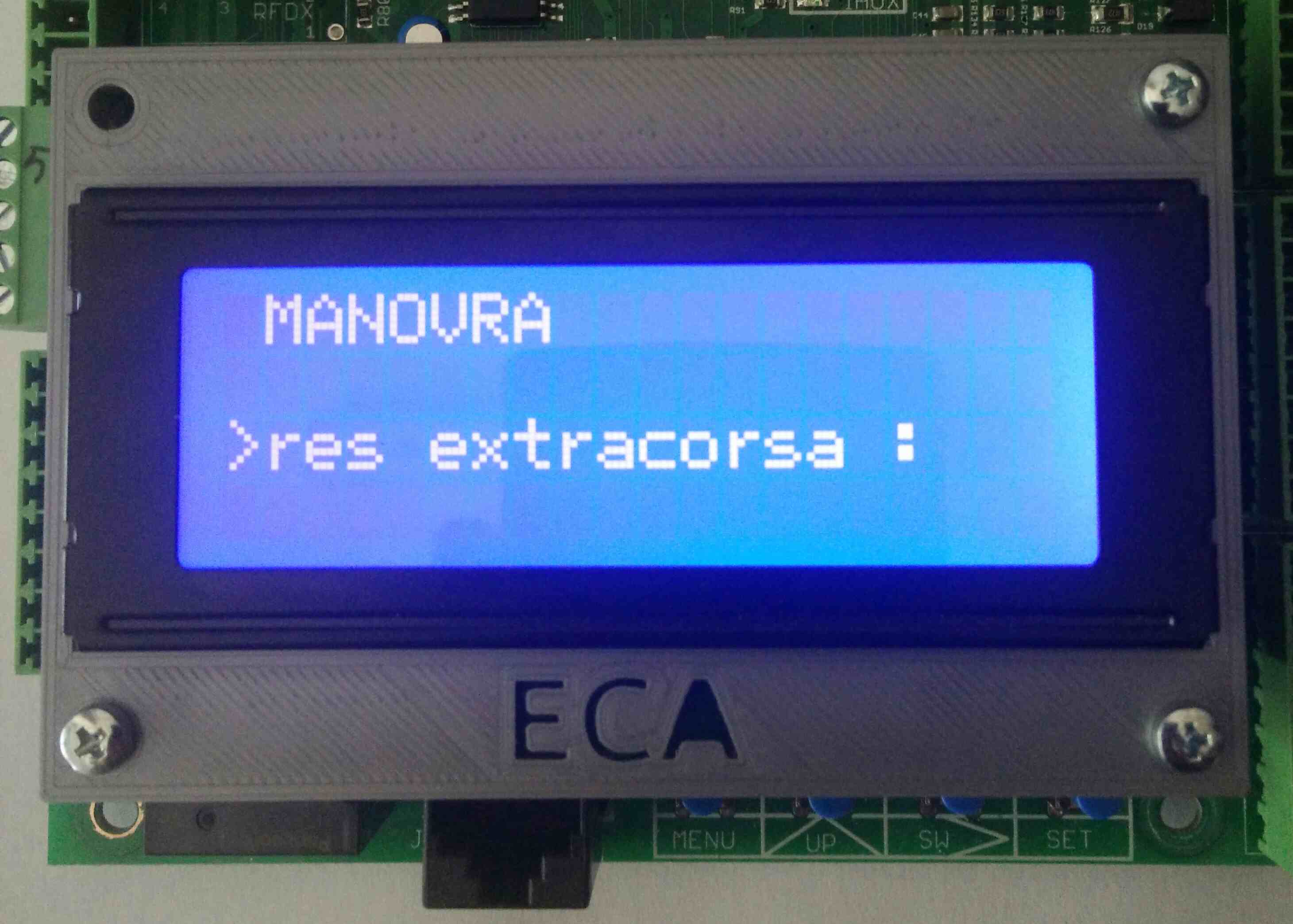

Reset extracorsa (res extracorsa)
Resetta l'errore di extracorsa in impianti oleodinamici.
Vedi errore 008.
| Valore impostato | Effetto |
|---|---|
| S | L'errore viene resettato |
| N | L'errore non viene resettato |

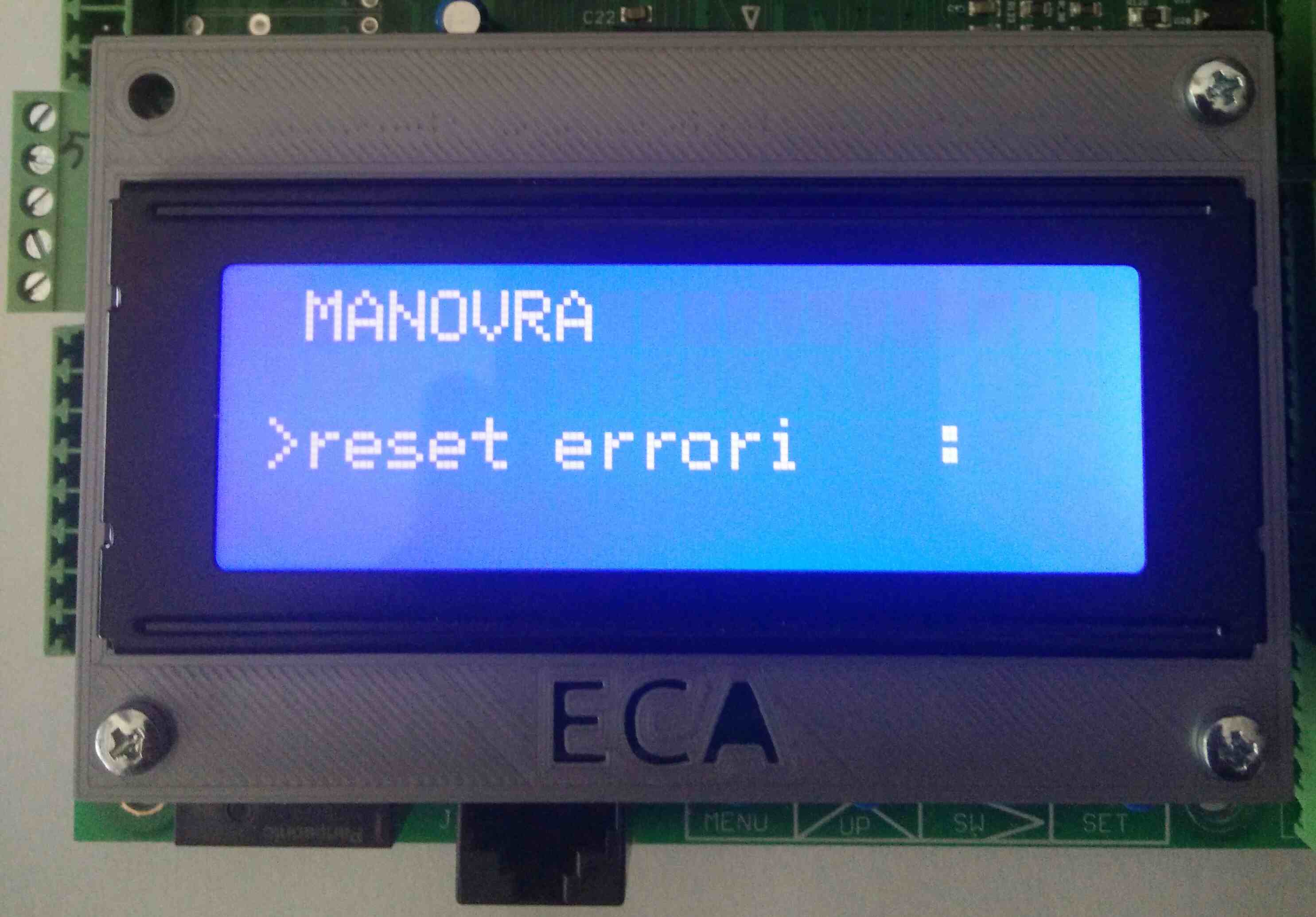

Reset errori (reset errori)
Azzera l'elenco degli errori.
| Valore impostato | Effetto |
|---|---|
| S | L'elenco viene azzerato |
| N | L'elenco non viene azzerato |

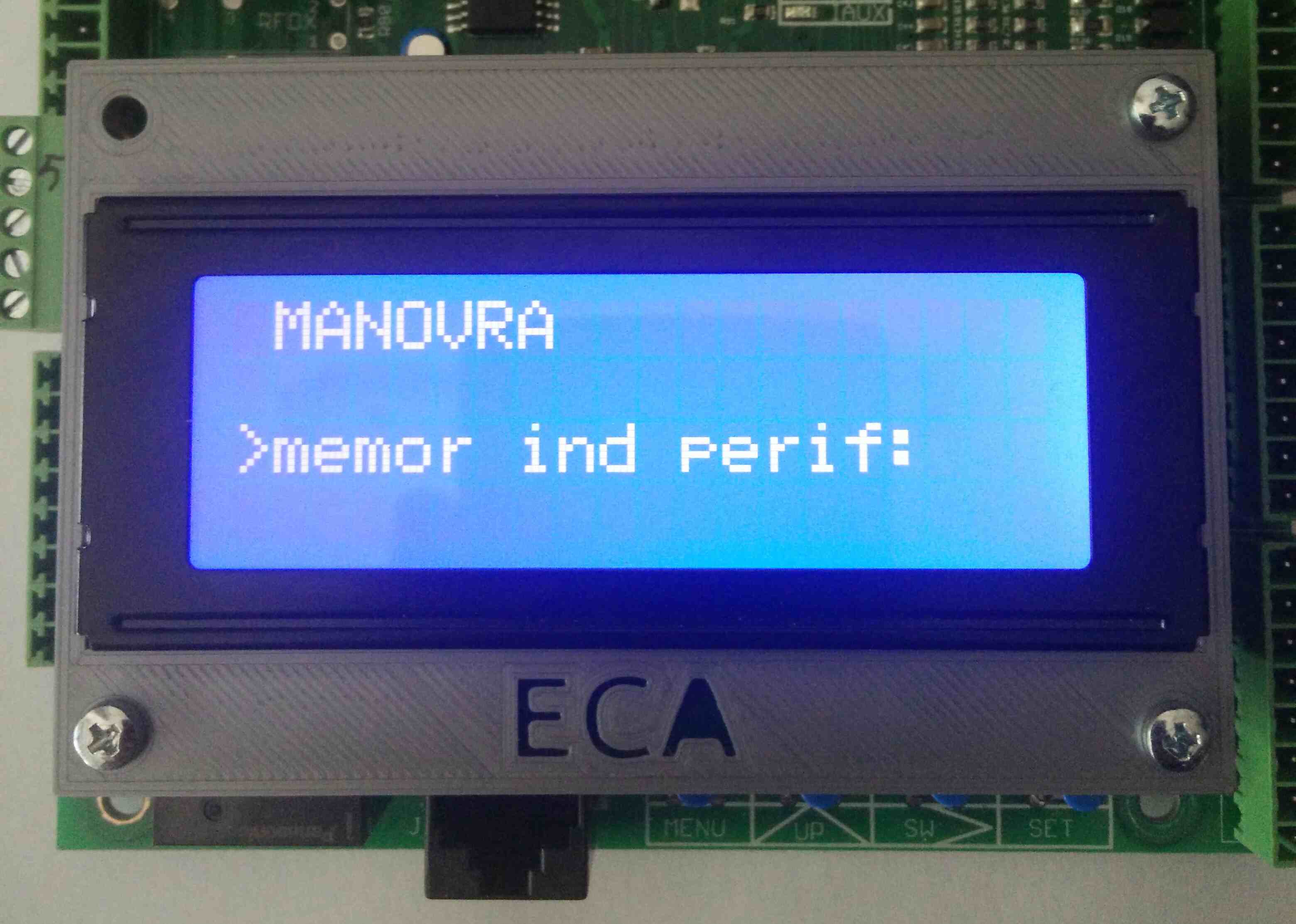

Memorizzazione indirizzo periferica (memor ind perif)
Avvia la procedura di memorizzazione di una scheda PER16B-SMD.
| Valore impostato | Effetto |
|---|---|
| S | La procedura viene avviata |
| N | La procedura non viene avviata |
Procedura memorizzazione

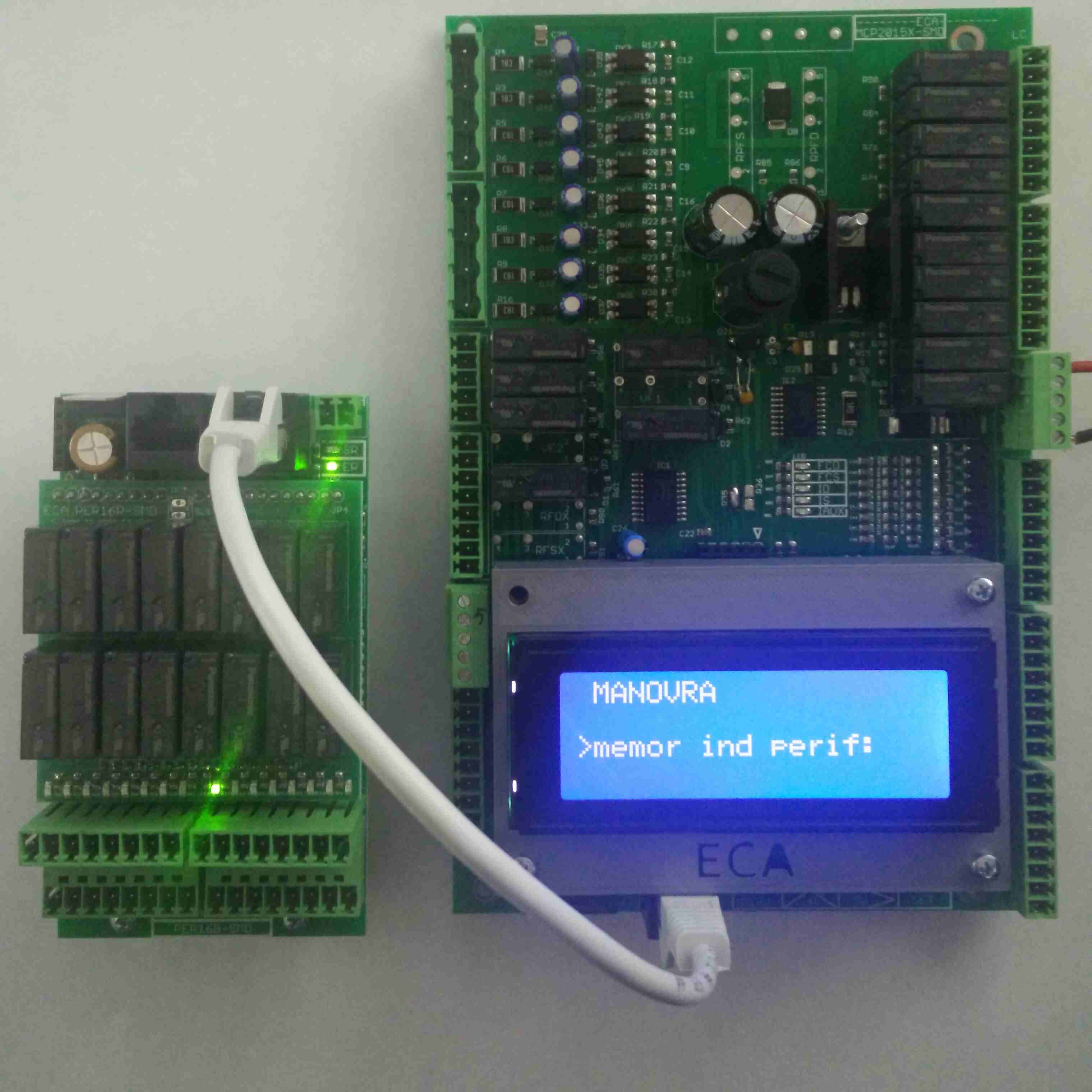

Una scheda PER16B-SMD alla volta può essere memorizzata. Prima di iniziare assicurarsi di aver collegato la scheda PER16B-SMD alla scheda MCP2015X-SMD come mostrato in foto.

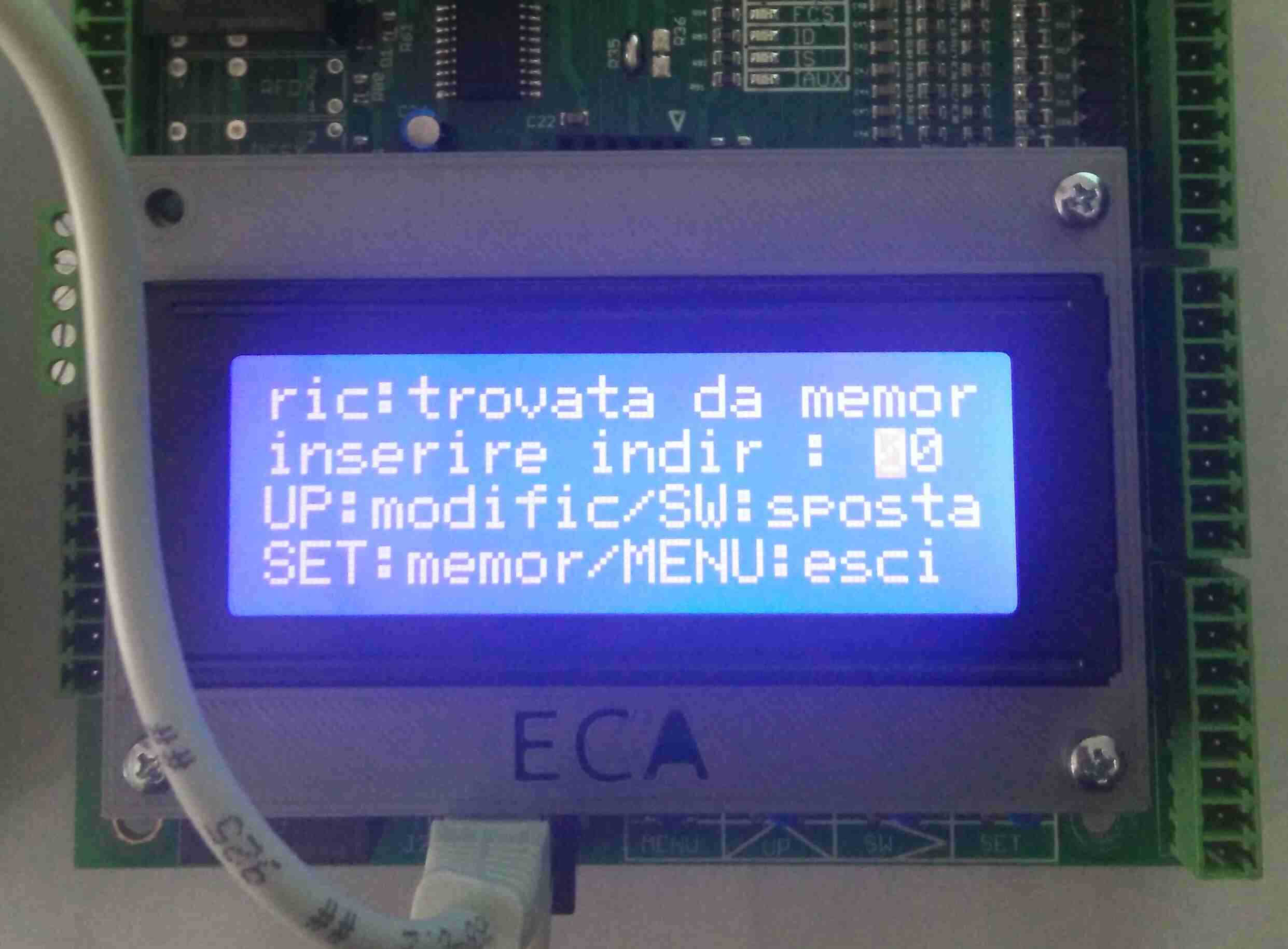

Dopo aver selezionato S nella voce del menu, verrà presentata la seguente schermata.
Impostare l'indirizzo della scheda desiderato (vedi elenco indirizzi periferiche e relative funzioni), utilizzando il tasto UP per modificare il valore puntato dal cursore, SW per spostare il cursore orizzontalmente, SET per impostare e MENU per uscire.

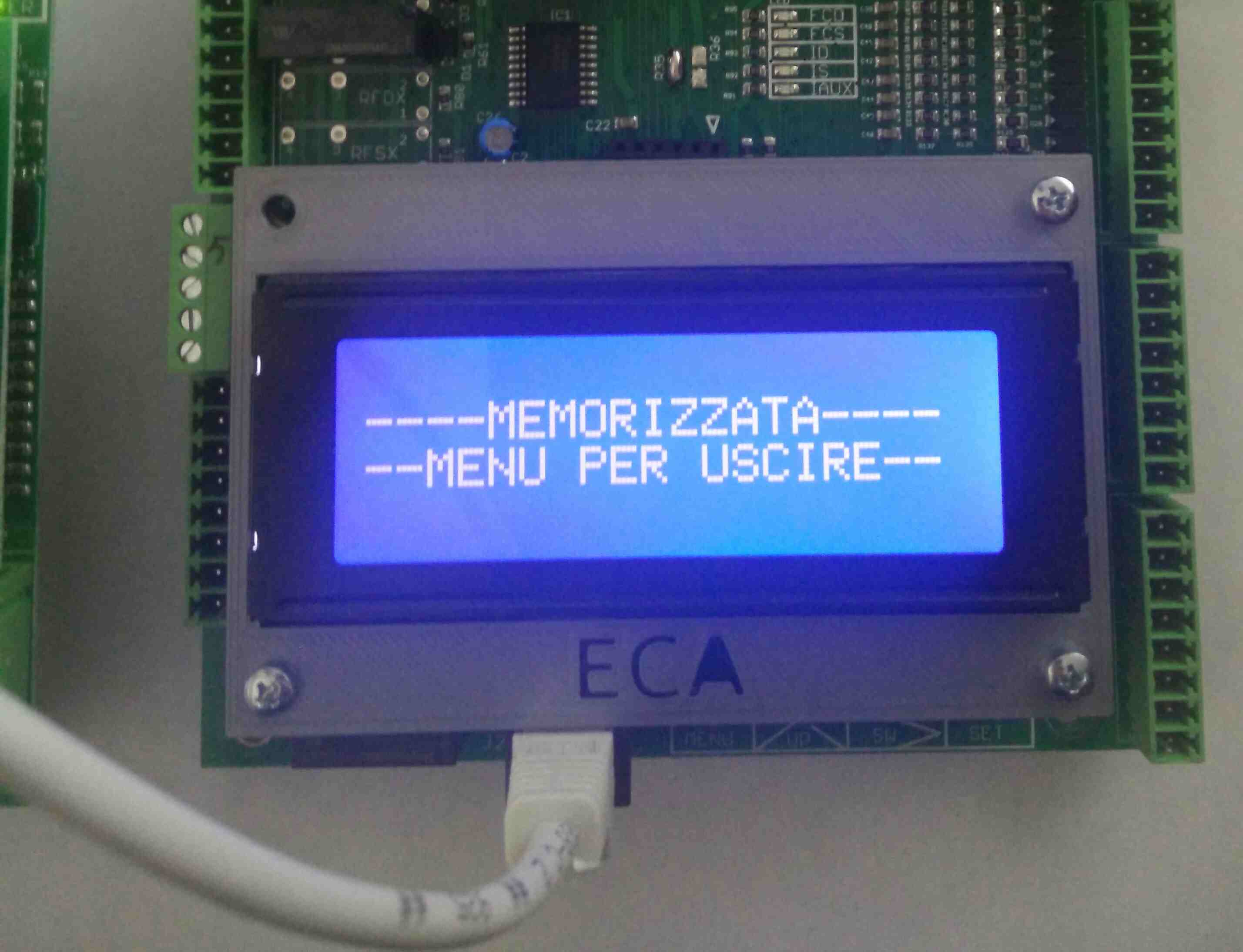

Se tutto è andato a buon fine verrà presentata la schermata
Dopo essere usciti, per rendere le modifiche attive bisogna resettare la scheda MCP2015X-SMD (vedi reset sistema).
Periferica già programmata

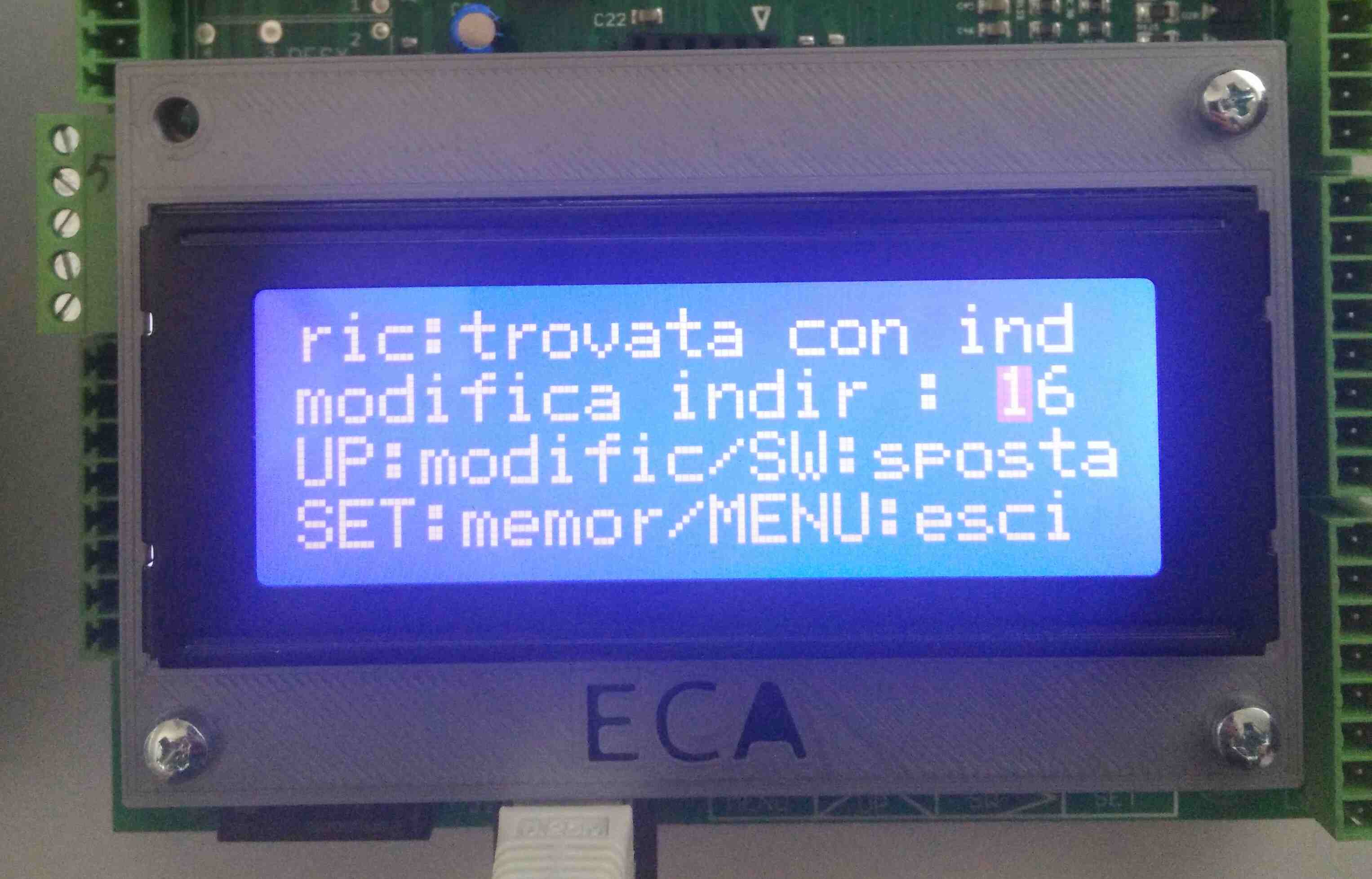

Se la scheda PER16B-SMD è stata già programmata, nella schermata di memorizzazione verrà visualizzato l'indirizzo corrente.

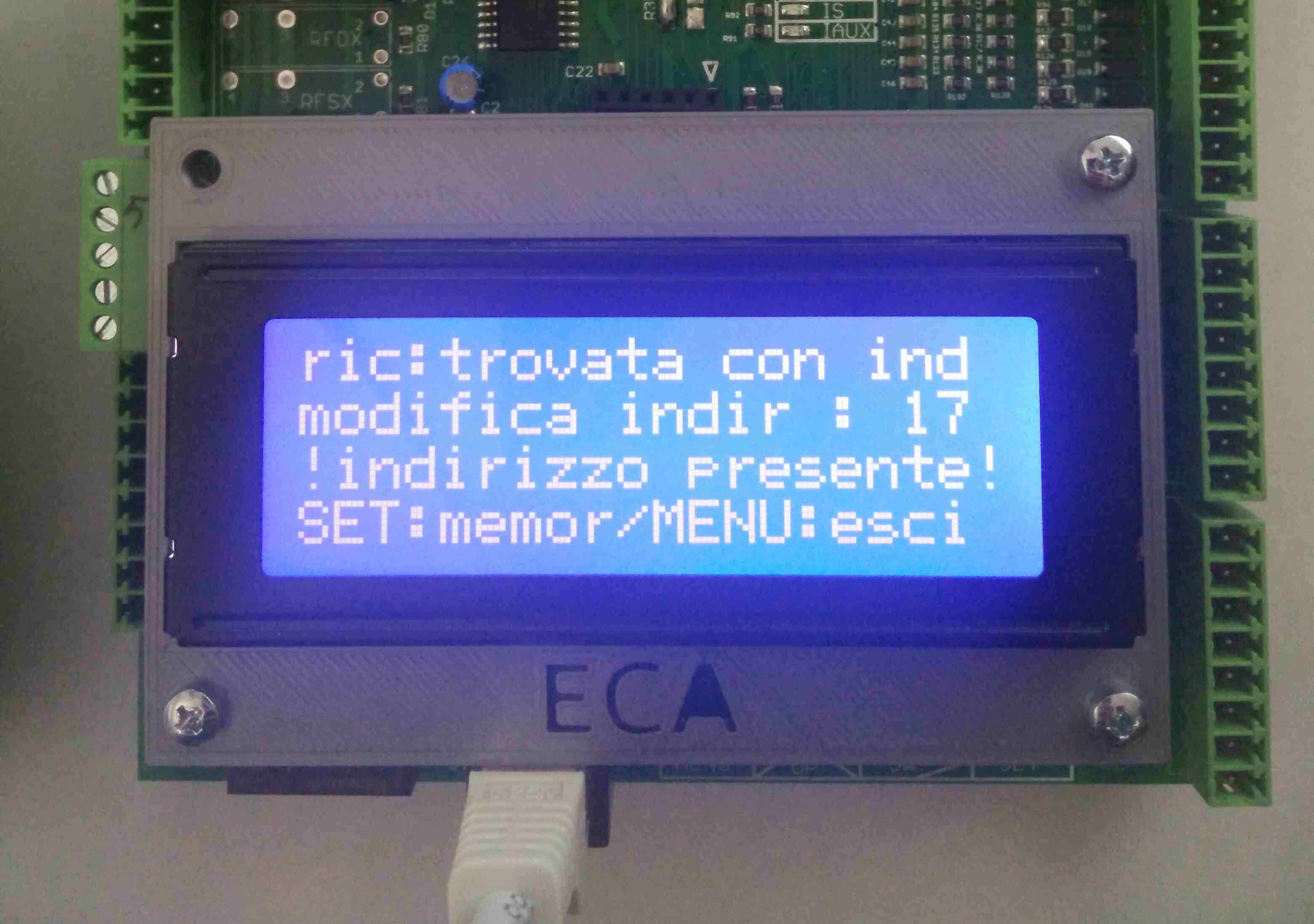

È possibile a questo punto modifcare l'indirizzo, tenendo a mente che non è possibile memorizzare due schede con lo stesso indirizzo. In tal caso la procedura fallisce.

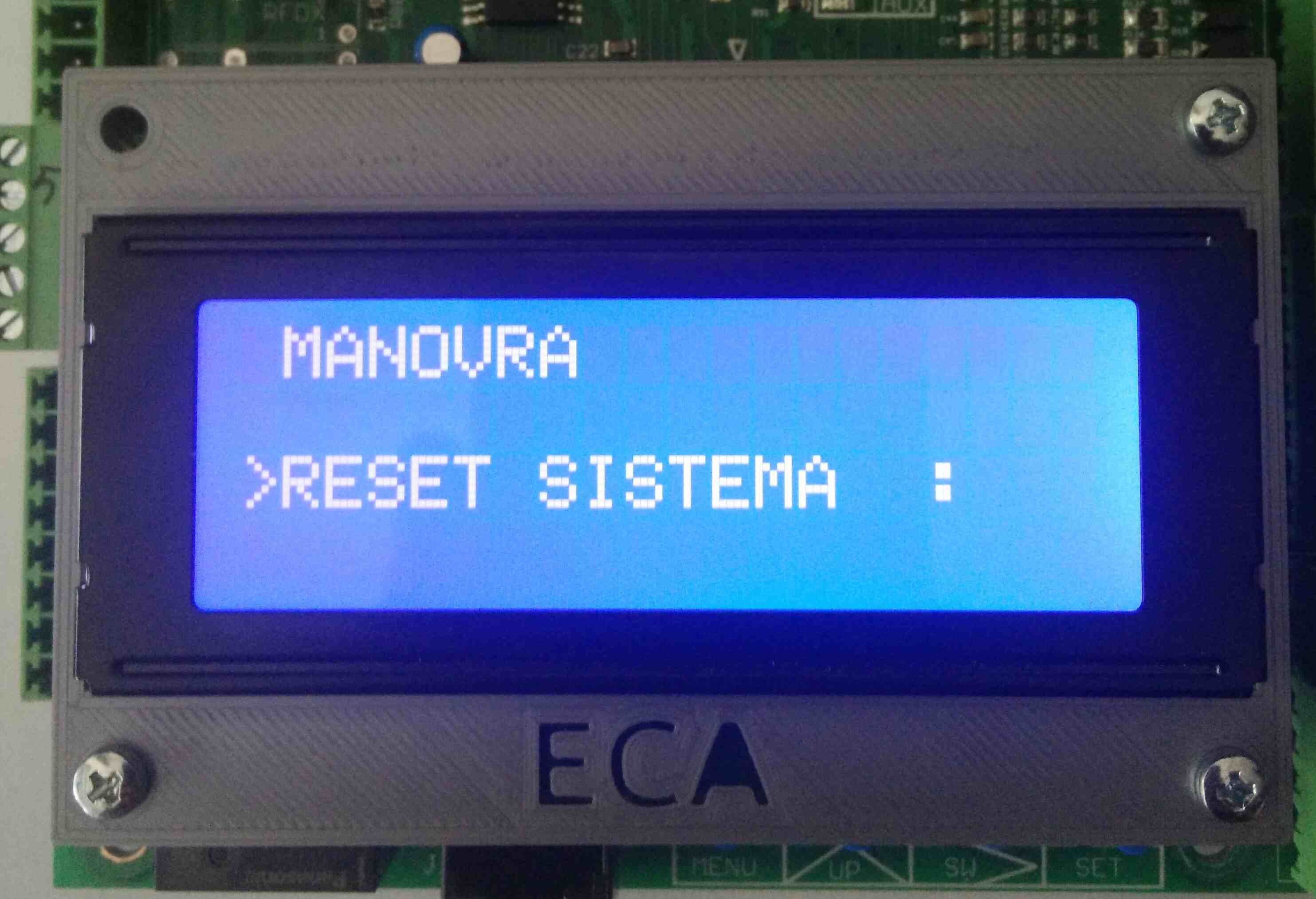

Reset sistema (RESET SISTEMA)
Riavvia il firmware.
| Valore impostato | Effetto |
|---|---|
| S | La scheda viene riavviata |
| N | La scheda non viene riavviata |

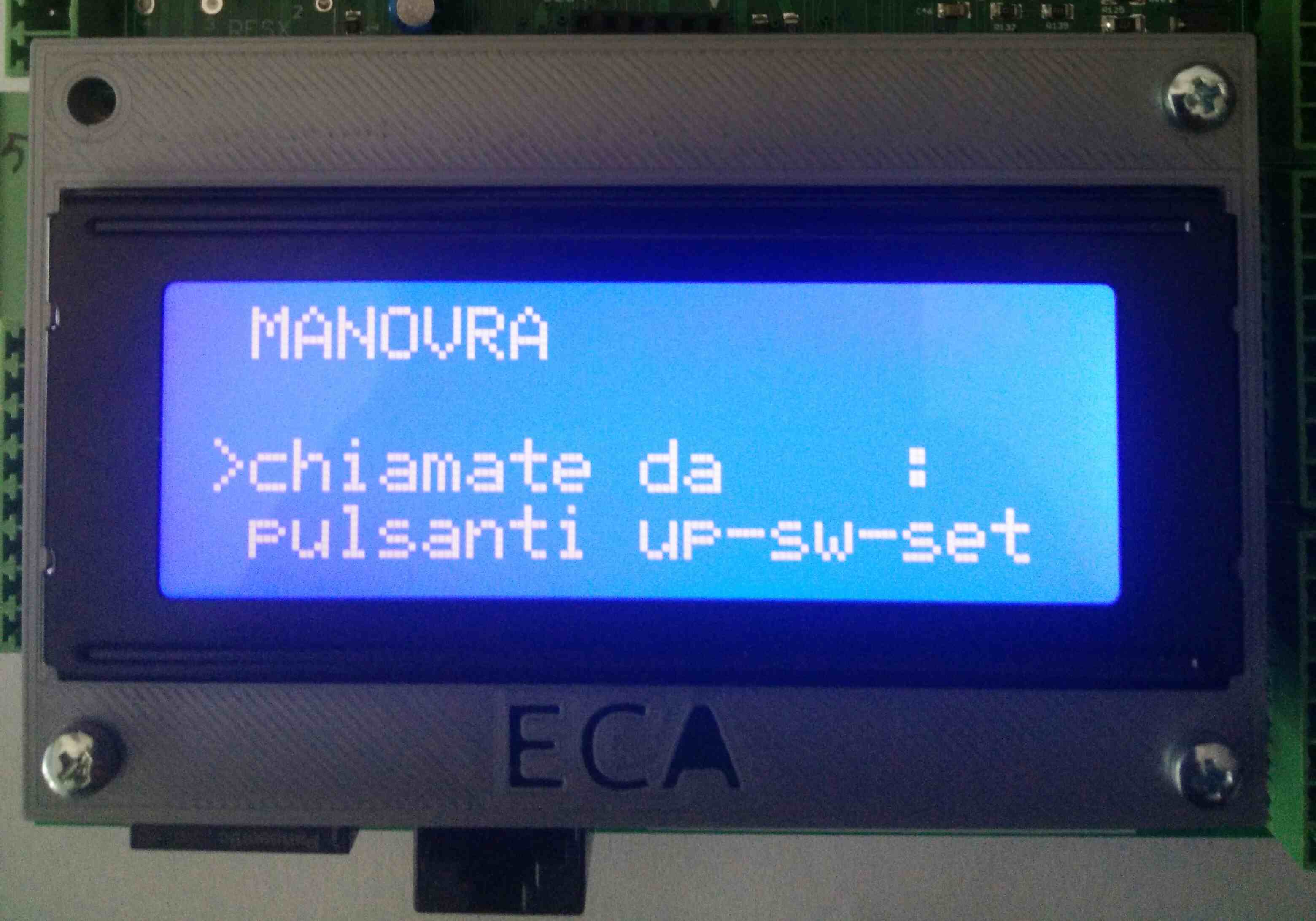

Chiamate da pulsanti (chiamate da pulsanti up-sw-set)
Permette di effettuare chiamate ad un piano specifico selezionato con i pulsanti UP, SW, SET.
| Valore impostato | Effetto |
|---|---|
| S | Le chiamate da pulsanti sono attivate |
| N | Le chiamate da pulsanti non sono attivate |
Chiamate da pulsanti

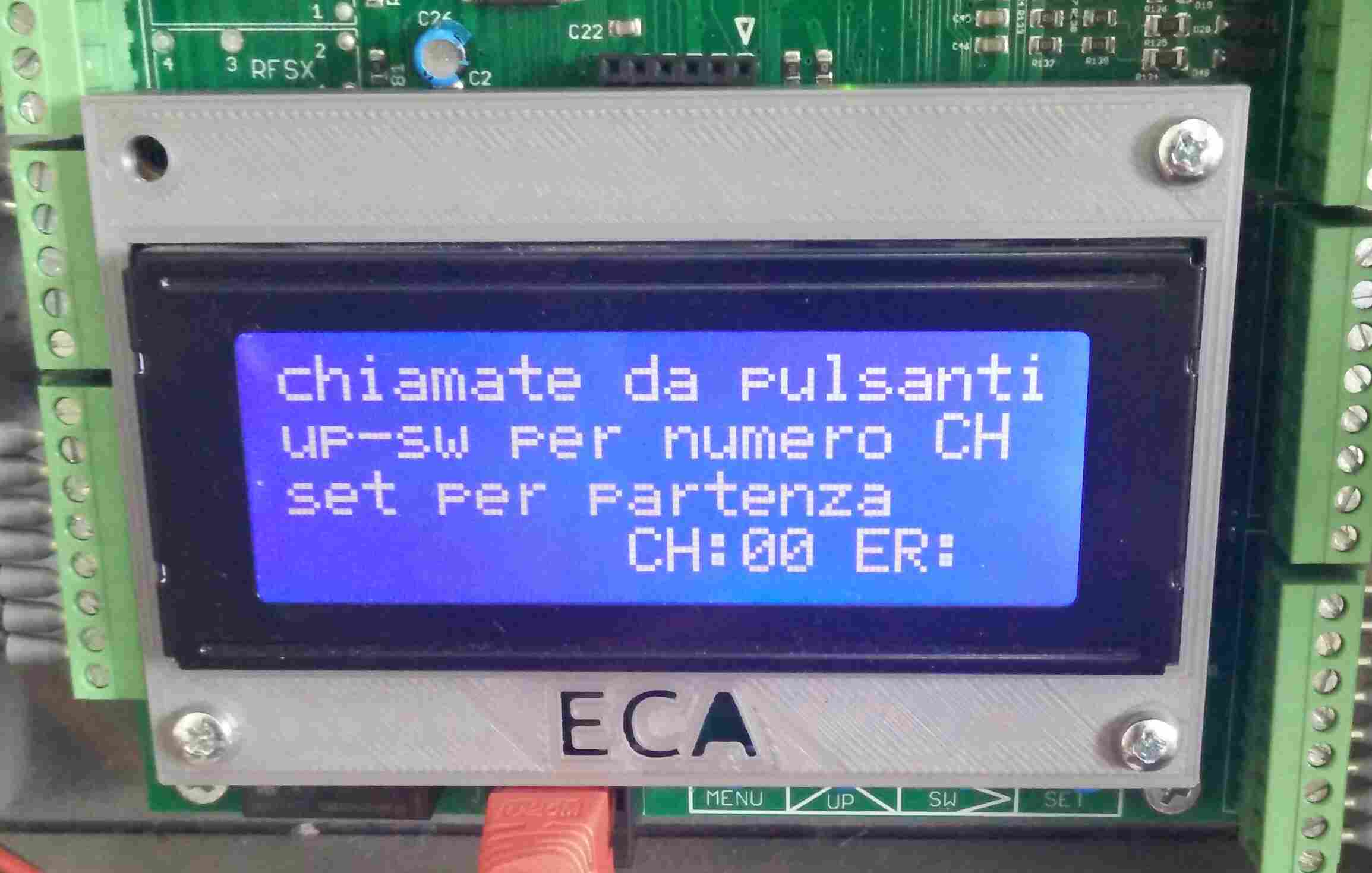

Una volta attivate le chiamate da pulsanti, quando si esce dal menu manovra verrà visualizzata la seguente schermata.

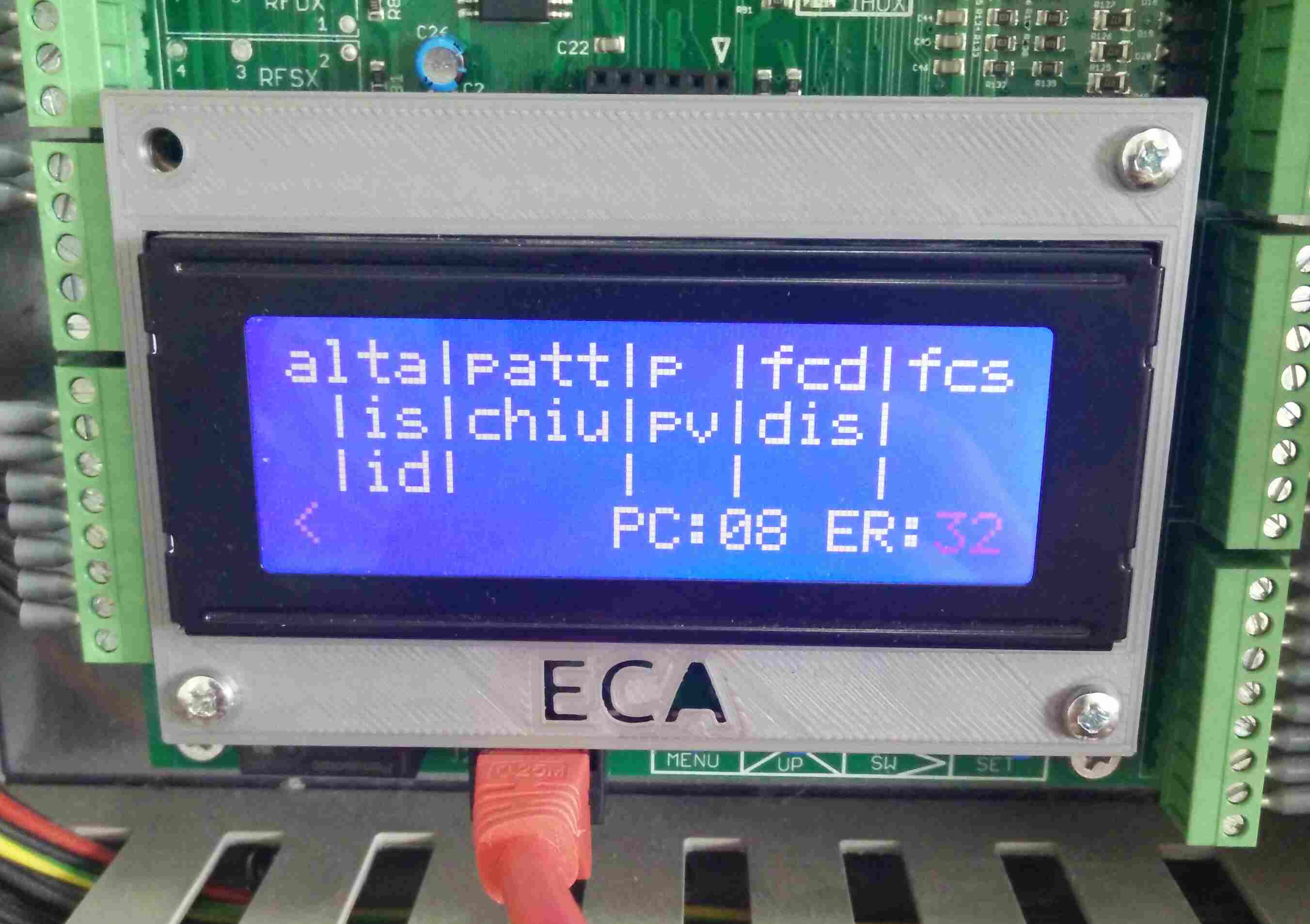

CH:00 indica il piano a cui verrà fatta la chiamata. Con i tasti UP e SW è possibile cambiare il numero del piano. Premendo SET verrà effetuata la chiamata e schermo si vedrà una cosa simila a questa:
nella foto l'impianto è partito in discesa dal piano 8 (PC:08 indica la posizione della cabina).
