Connessioni

Nella sezione connessioni vengono elencate tutte le connessioni attiva sul bus, (ovvero tutte le schede periferiche PER16B-SMD che vengono riconosciute all'accensione), il tipo di manovra impostata ed eventuali connessioni esterne.

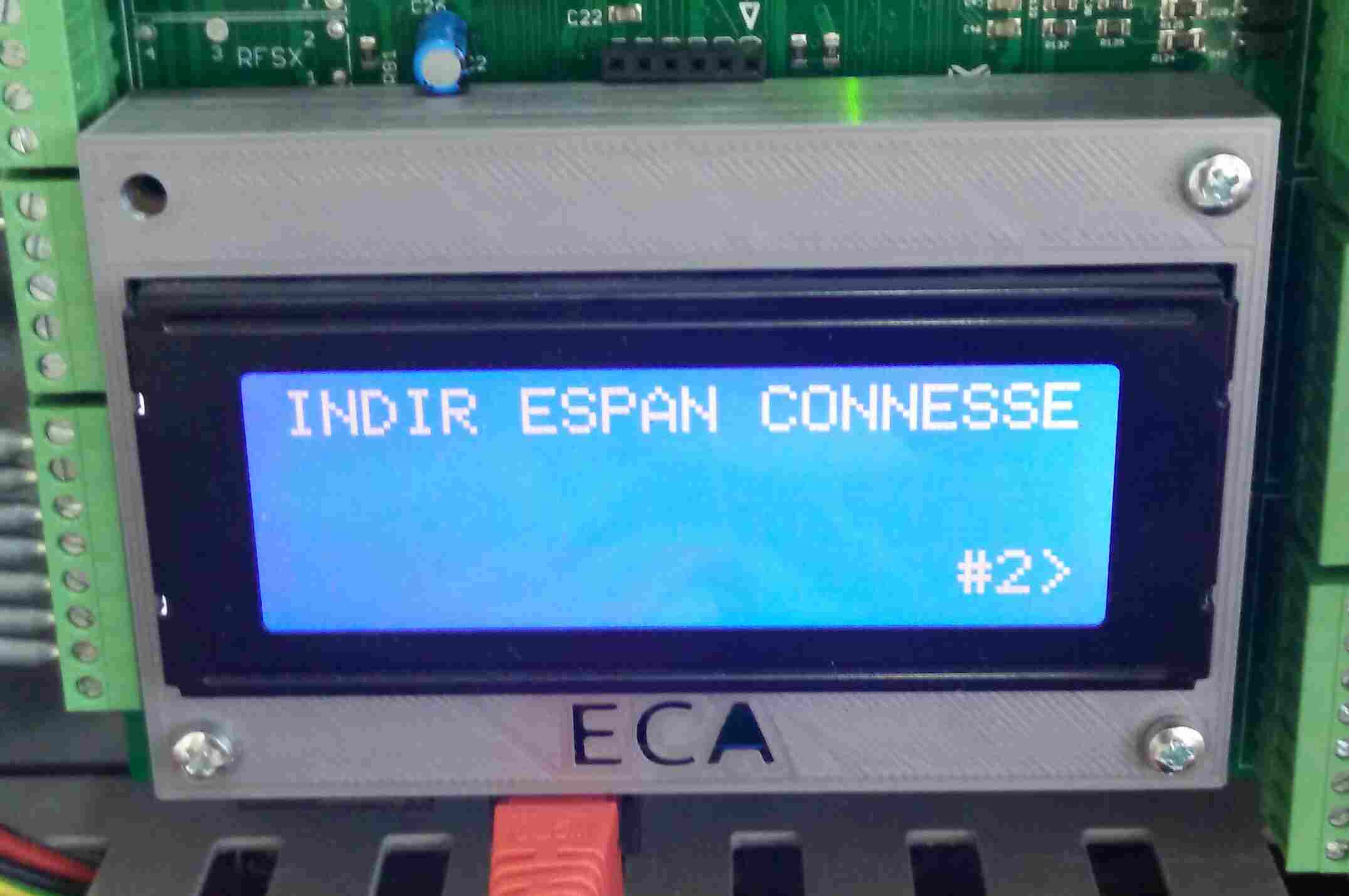

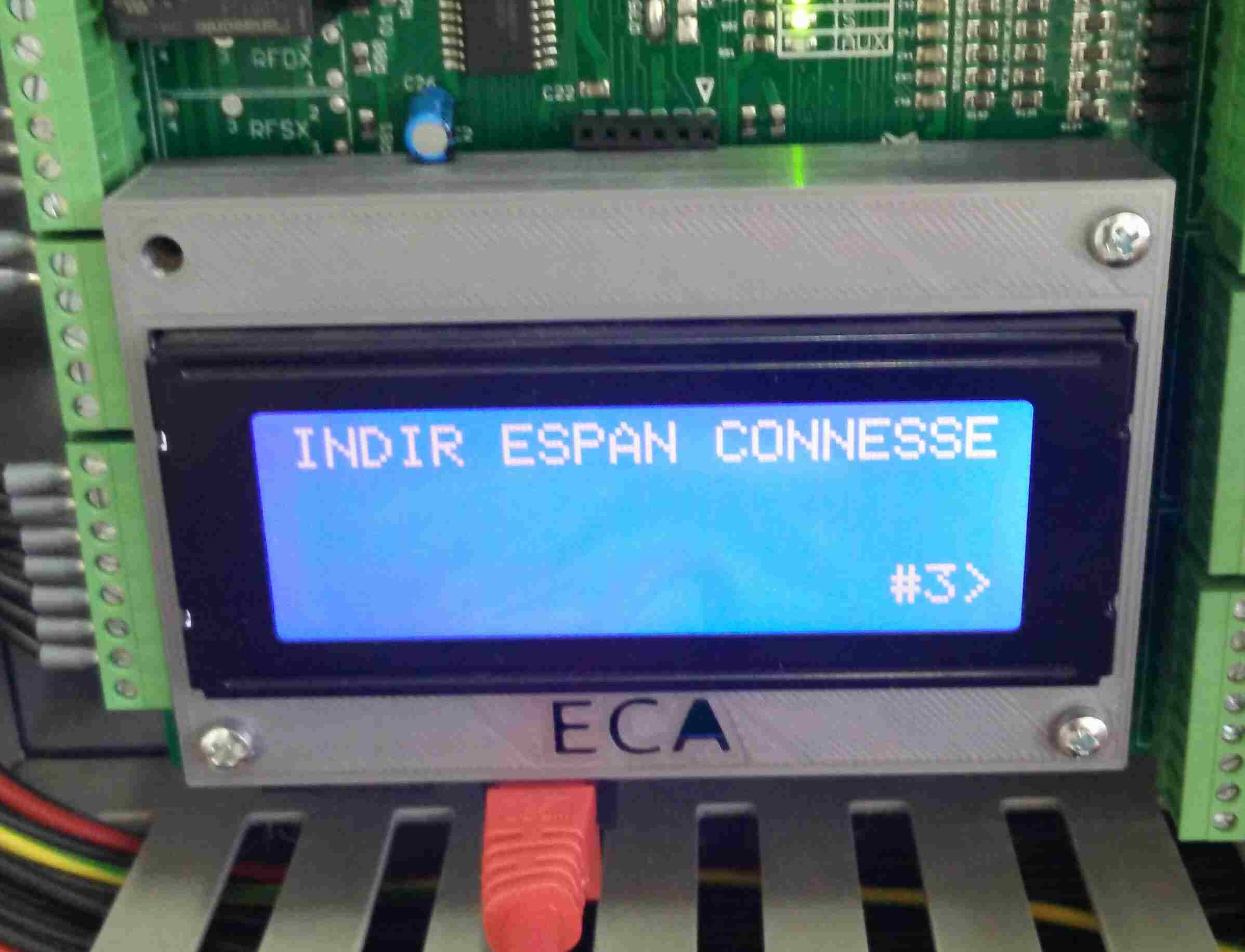

Vengono presentate 4 pagine che è possibile scorrere premendo il tasto UP.

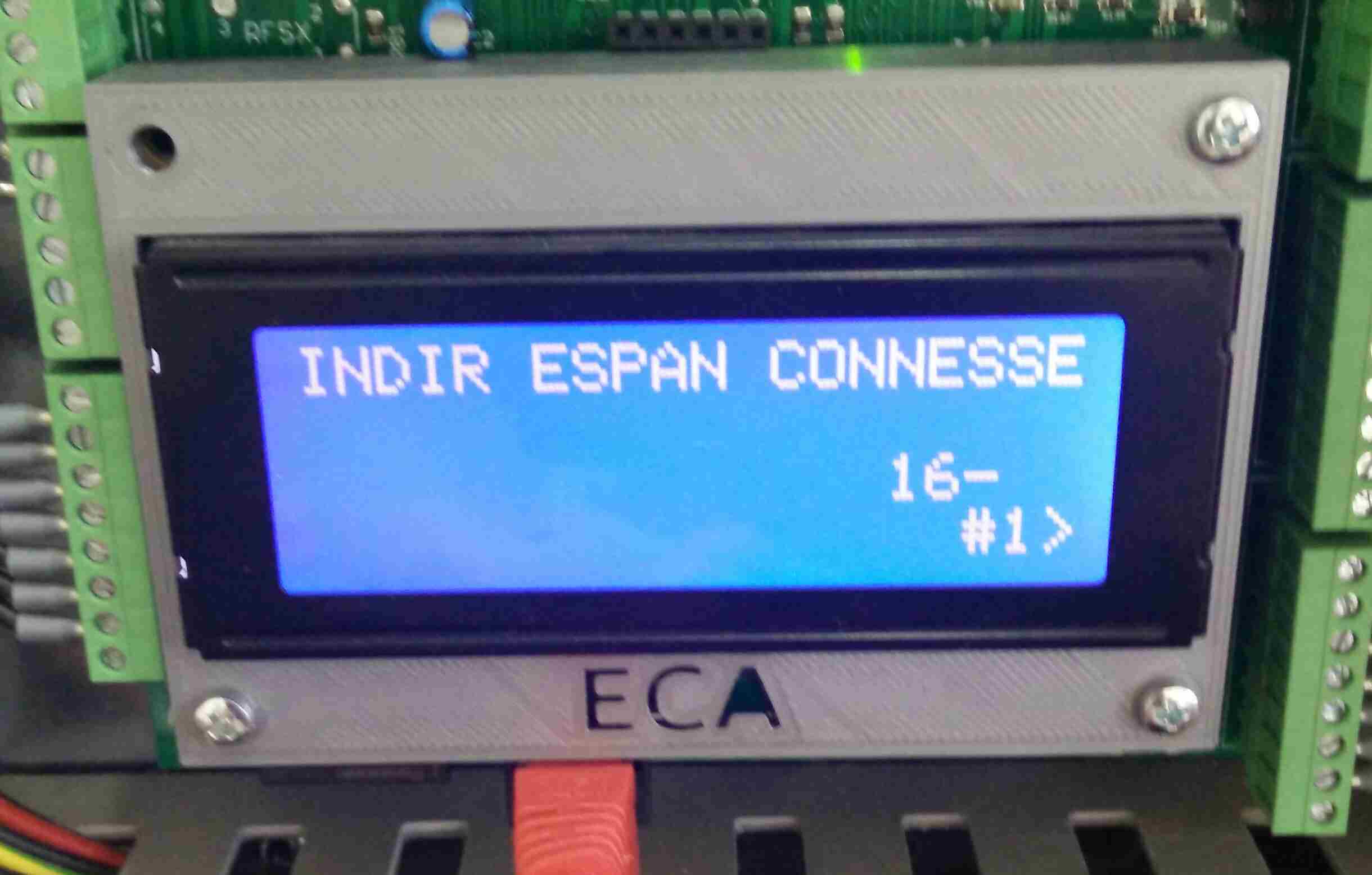

Le prime tre elencano le periferiche connesse (che possono arrivare fino a 48). Ogni periferica viene identificata tramite il numero del suo indirizzo. Ogni numero viene separato dal carattere -.

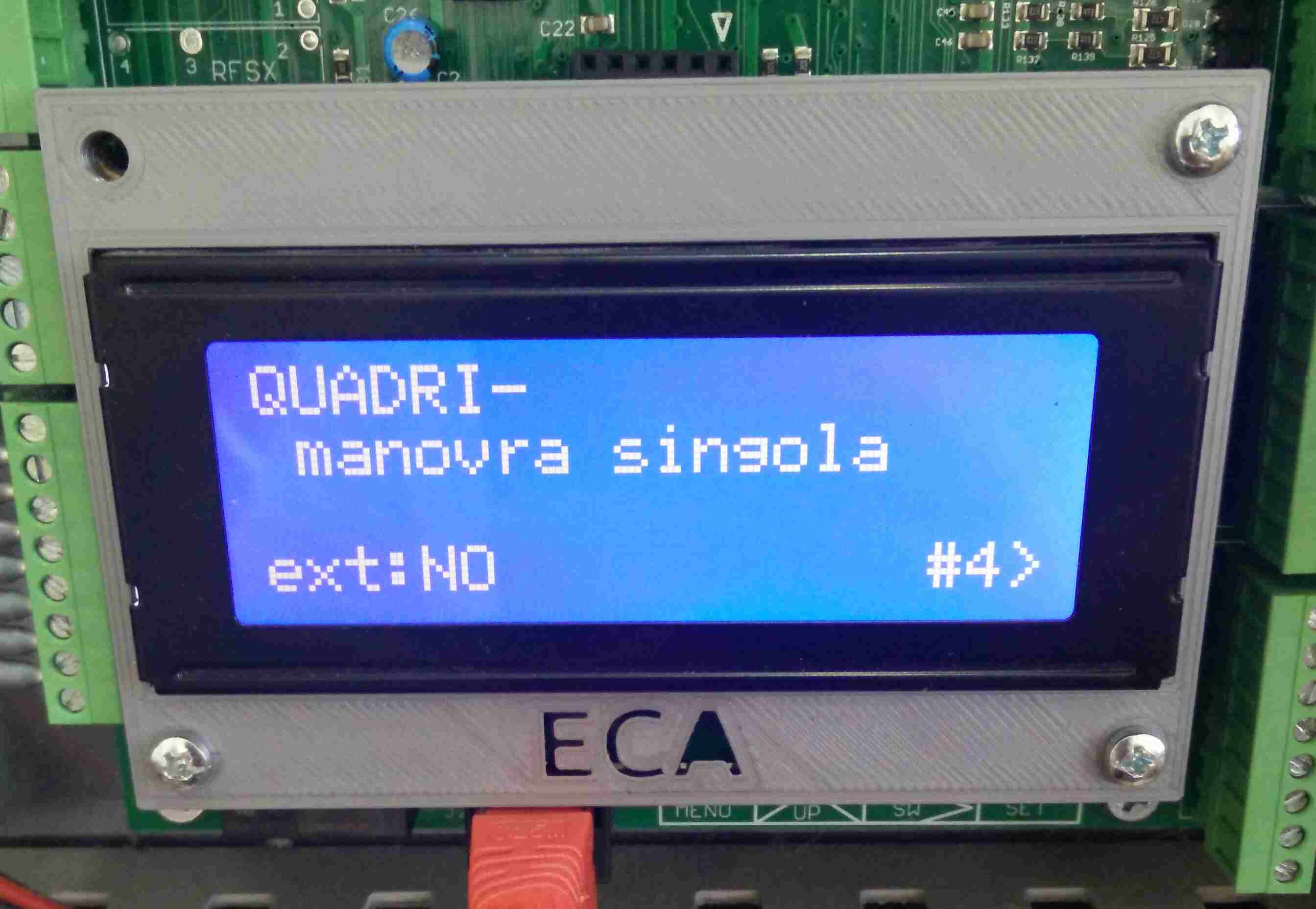

Nell'esempio precedente si può vedere che nel bus è memorizzata solo una perifierica con indirizzo 16, che il quadro è impostato per funzionare con manovra singola (cioè universale), non ha comunicazione esterna per telecontrollo attiva (segnalato dalla voce ext:NO). Al momento della stesura del manuale la comunicazione per telecontrollo non è supportata, mentre i valori possibili per il tipo di manovra riportato nella pagina 4 sono:

• manovra singola (manovra universale)
• master (manovra a prenotazione)
• slave (manovra a prenotazione)
