Errori
Nella sezione errori viene riportata l'elenco degli ultimi errori che si sono verificati. Il numero massimo è 32.
Ogni errore viene riportato in una pagina apposita. È possibile scorrere da una pagina all'altra premendo il tasto UP. La prima pagina visualizzata è quella dell'ultimo errore che si è verificato, a seguire in ordine cronologico tutti gli altri.
Ogni pagina ha la seguente struttura
ERRORE: cod:xxx n:xx
pos cab:xx-sal-dis-
alta-rall-fcd-fcs-rif
rip-emr-man-is-id-ax
cod:xxx
Indica il codice dell'errore (vedi elenco errori), al posto di xxx viene riportato un numero.
n:xxx
Indica il numero della pagina / errore. Al posto di xxx viene riportato un numero da 000 a 032.
pos cab:xx-sal-dis
Indica la posizione della cabina e la direzione al momento dell'errore. Al posto di xx viene riportato un
numero da 00 a 32, mentre a seconda della direzione viene indicato solo sal o dis.
| Dicitura | Descrizione |
|---|---|
| pos cab:xx | posizione dell'impianto |
| sal | l'impianto andava in salita |
| dis | l'impianto andava in discesa |
Per esempio
pos cab:08-sal-
indica che l'errore si è verificato al piano 8 in salita, mentre
pos cab:08- -dis-
indica che l'errore si è verificato al piano 8 in dicsesa.
alta-rall-fcd-fcs-rif
Indica se la cabina si muoveva in alta o bassa velocità, lo stato dei finecorsa e se l'impianto stava effettuando un rifasamento al momento dell'errore.
| Dicitura | Descrizione |
|---|---|
| alta | l'impianto andava in alta velocità |
| rall | l'impianto andava in rallentamento |
| fcd | il finecorsa di discesa FCD era chiuso |
| fcs | il finecorsa di salita FCS era chiuso |
Per esempio:
alta- -fcd-fcs-rif
indica che l'impianto viaggiava in alta velocità, stava effettuando un rifasamento ed entrambi i finecorsa erano chiusi
-rall- -fcs-
indica che l'impianto viaggiava in bassa velocità e il finecorsa di discesa era aperto.
rip-emr-man-is-id-ax
Indica se l'impianto effettuava un ripescaggio (impianti oleodinamici), era in emergenza o in manutenzione e lo stato degli induttori di fermata e per la gestione di piani corti estremi (IAX).
| Dicitura | Descrizione |
|---|---|
| rip | l'impianto effettuava un ripescaggio |
| emr | l'impianto stava effettuando la procedura di emergenza |
| man | l'impianto era in manutenzione |
| is | l'induttore IS di fermata / rallentamento era chiuso |
| id | l'induttore ID di fermata / rallentamento era chiuso |
| ax | l'induttore IAX per gestione piani corti estremi era chiuso |
Per esempio:
rip- - - -id-
indica che l'impianto effettuava un ripescaggio e solo l'induttore ID era chiuso
-emr- -is-id-
indica che l'impianto stava effettuando la procedura d'emergenza ed entrambi gli induttori erano chiusi
- -man- - -
indica che l'impianto era in manutenzione ed entrambi gli induttori erano aperti.

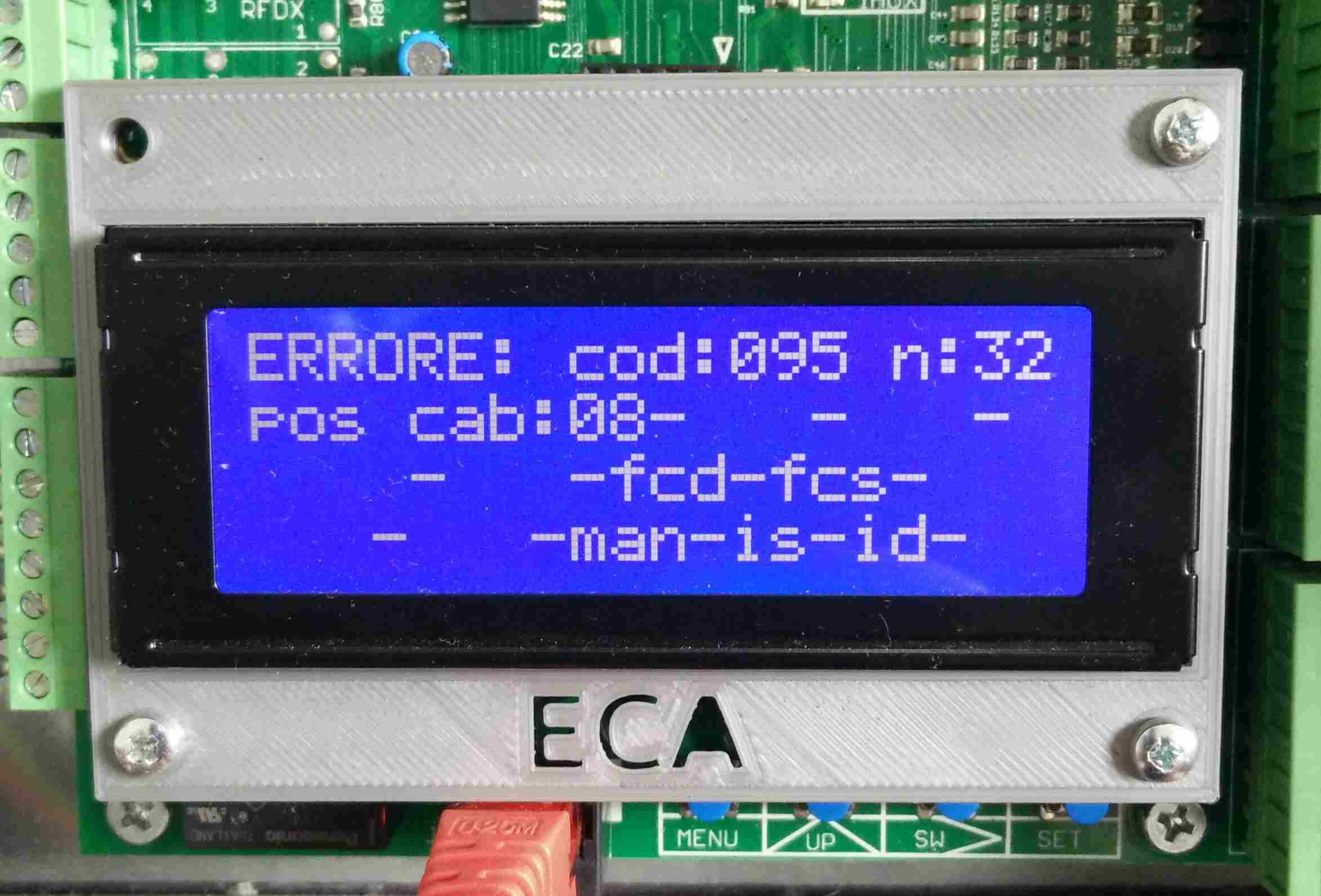

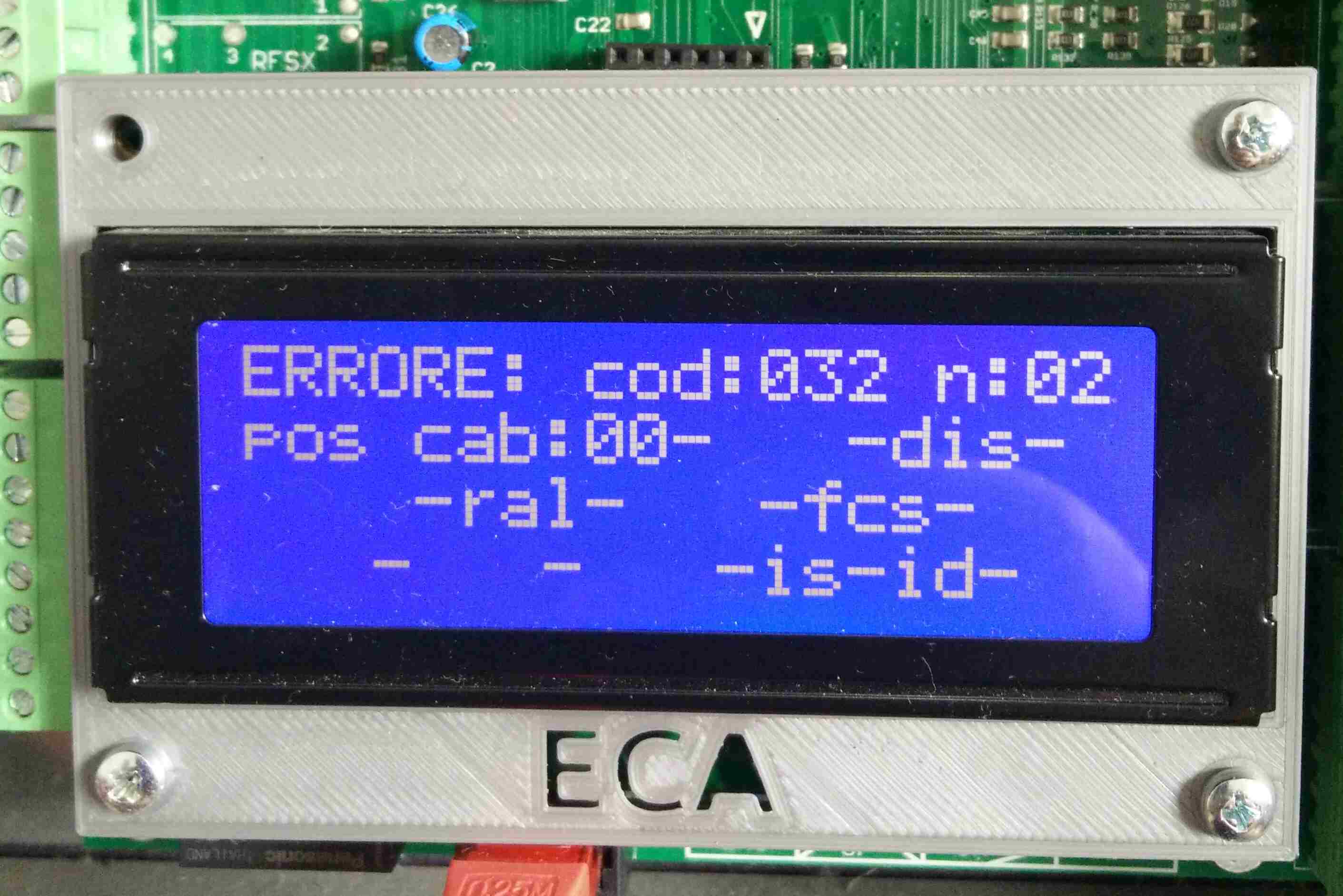

Ecco un esempio di alcune schermate di errore.
